Herramientas e Instrumentos usados en Refrigeración
Algunas de las herramientas e instrumentos usados en refrigeración son los siguientes:
Prensas de Expansión: Los juegos de flare, abocinadores, y expansores son un método de construir al final del tubo una forma de embudo para así poder ser sujetado por una tuerca, la formación del flare en el tubo se realiza sentado en un accesorio con el interior flare con el cual se moldea contra el tubo un tornillo con cabeza cónica y se presiona hasta quedar bien apretado para formar el embudo, la herramienta consta de un bloque que tiene agujeros para los tamaños varios de tubería.
Llaves de Chicharra: es una herramienta que es utilizada para apretar y ajustar piezas dentro de sistemas de refrigeración.

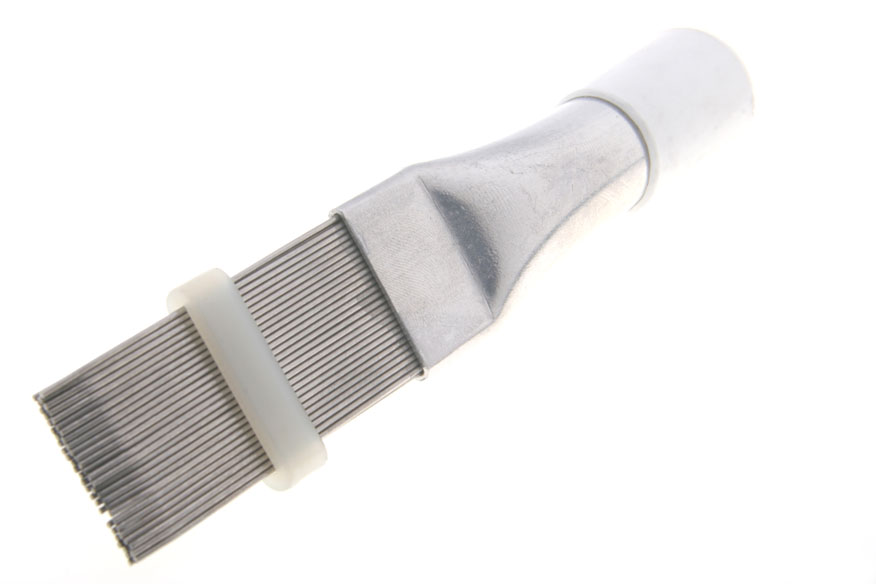

Enderezador de Aletas: Limpia y endereza las aletas de Evaporadores y Condensadores.
Cortadores de Tubo: esta herramienta es utilizada par cortar los tubos. Rodillos anchos con ranura corta fiare para su conveniencia.
Bomba de Vacío: bombas de vacío accionadas por aire comprimido. Su construcción única, permite el máximo aprovechamiento del aire comprimido y por lo tanto, consume menos energía. Grandes caudales de aspiración y altos niveles de vacío son característicos de las bombas de vacío PIAB.
Termómetro: es utilizado para medir las temperaturas.
Detectores de Fuga: es una válvula de tres posiciones operada por pistón y sensible a la presión. Está diseñado para controlar de forma continuada las tuberías, indicando caulquier fuga que se produzca en la tubería entre la descarga de la bomba submergible y la válvula solenoide en el dispensador de la estación de servicio.

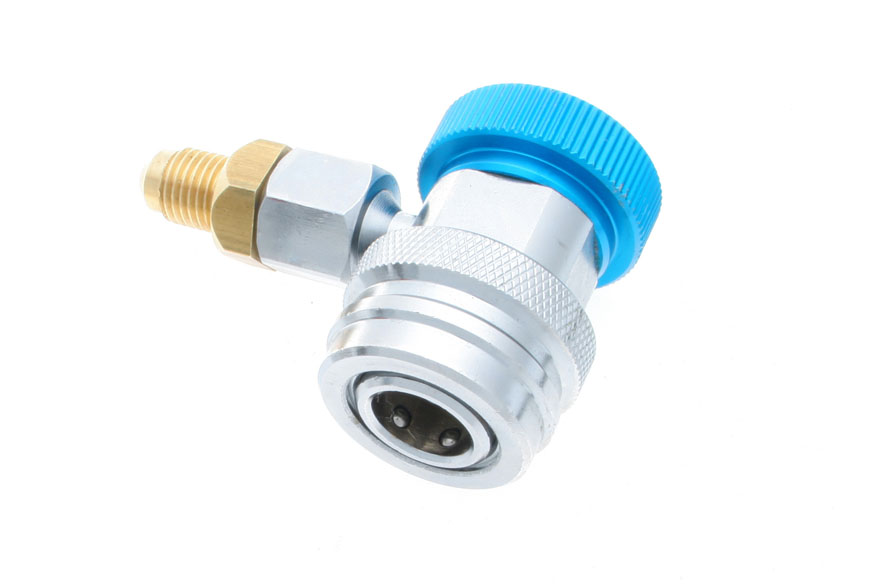

Coples Rápidos: Estos dispositivos poseen pequeños balines en el cuerpo del cople que engranan en una cavidad de la espiga para retenerlo firmemente y abrir la válvula interna, permitiendo el paso del fluido. El acoplamiento, al ser giratorio, evita que la manguera quede torcida o enrollada. Al retraerse la manga deslizante provista en el cople, los balines se abren y permiten desconectar la espiga insertada y una válvula automática accionada por resortes sella instantáneamente, eliminando posibles fugas.
Dobaldores de Tubo: Dobladores de tubo de rango completo para servicio pesado, para radios de 1/4″ a 3/4″ Doble rapidamente hasta hasta 180° en casi todos los tamaños de tubo de cobre, latón, aluminio, acero, y acero inoxidable suave.
Termostatos: es un componente de un sistema de control empleado para mantener temperatura en un punto o rango predeterminado de un sistema o ambiente y los hay de muchos tipos, digitales, analógicos, mecánicos, electrónicos, proporcionales, una o más etapas, etc. Pueden ser tan simples como una lámina bimetálica hasta tan complejos como un microprocesador.
Voltamperimetro: está diseñado especialmente para diagnosticar y controlar el sistema eléctrico del automóvil. Mediante su utilización es posible resolver con precisión desperfectos en partes de refrigeración
Guardatermostatos: es utilizado para proteger y guardar los termostatos

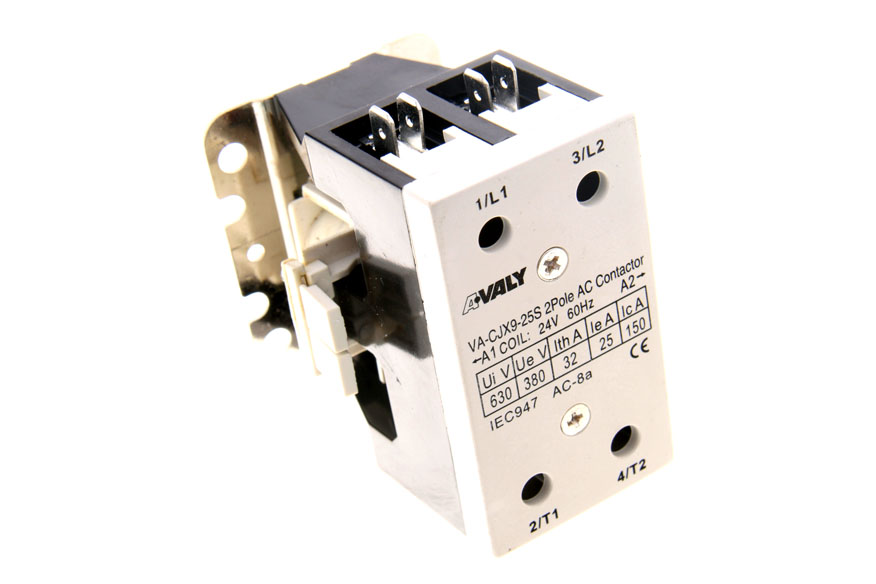

Contactores de dos polos: Contactores tienen contactos múltiples típicamente, y esos contactos son generalmente abiertos, que es el de uso industrial más común para contactores es el control de motores eléctricos.
Cinta aislante: es un tipo de cinta adhesiva usada para aislar empalmes de hilos y cables eléctricos. Tiene una duración limitada, puesto que suele endurecerse con el tiempo y el calor.
Manifolds de Servicio: un sistema accesorio de instalar tubos a un sistema aflautado principal que sirve para dividir un flujo en varias piezas, para combinar varios flujos en uno, o para reencaminar un flujo de varias destinaciones posibles.

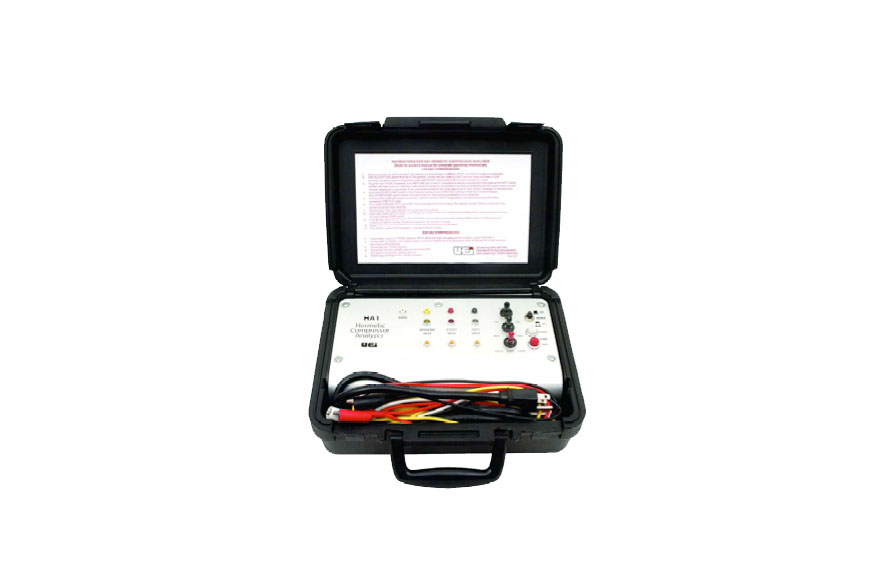

Analizador para compresores herméticos: El analizador de compresores herméticos analiza y comprueba hasta 25A de corriente en marcha. Se conecta directamente al motor del compresor eliminando así la corriente del condensador de arranque del sistema de refrigeración.

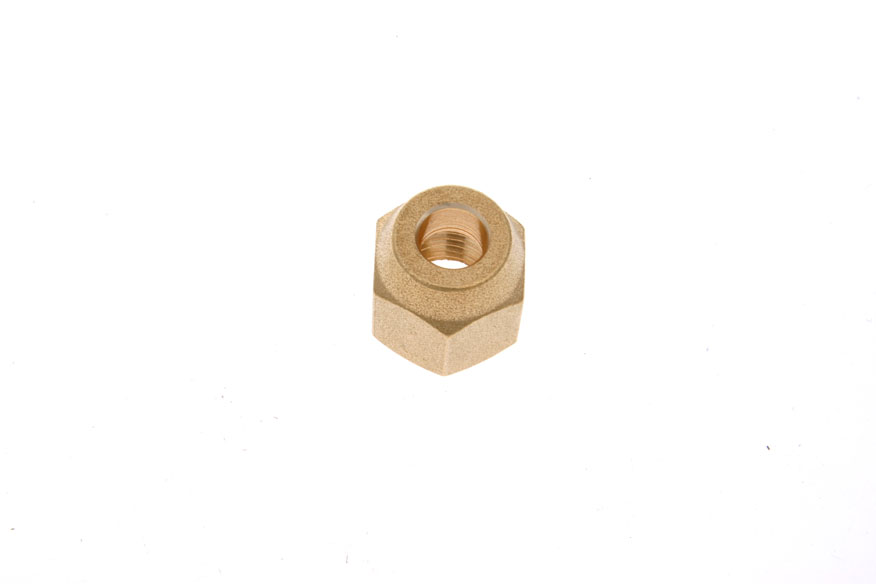

Conexiones de latón: son componentes que tienen una gran variedad de aplicaciones, dentro de las que destacan los Sistemas Hidráulicos en mediana y baja presión, Instrumentación, Sistemas de Enfriamiento y Refrigeración, Sistemas de Lubricación y Sistemas de Frenos de Aire en aplicaciones de Servicio Pesado, entre otros.

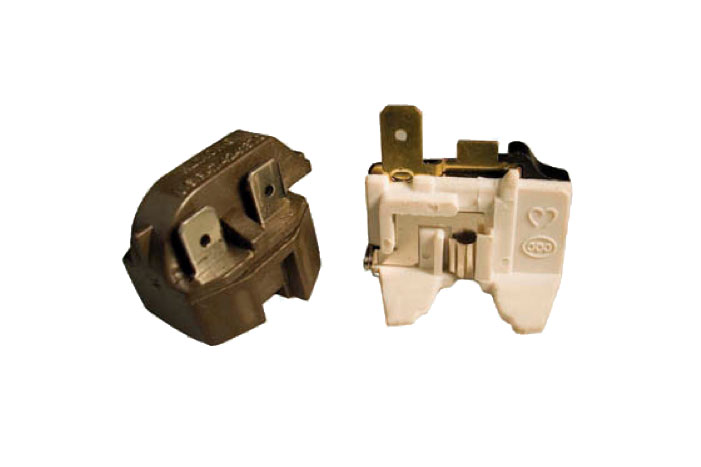

Relay de Estado Sólido: Interruptor electromecanico,que funciona, en base a un embobinado que se activa, con una corriente de bajo amperaje, al suceder esto, el nucleo del relay se imana y conecta un puente de corriente de un alambre a otro, sin tener contacto directo con el.
Retardador de tiempo de deshielo: es un dispositivo que se encuentra en los refrigeradores para controlar y especialmente atrasar el tiempo en que se descongele los hielos.
Termo-anemómetro: Con este anemómetro puede medir la velocidad y la temperatura del aire.

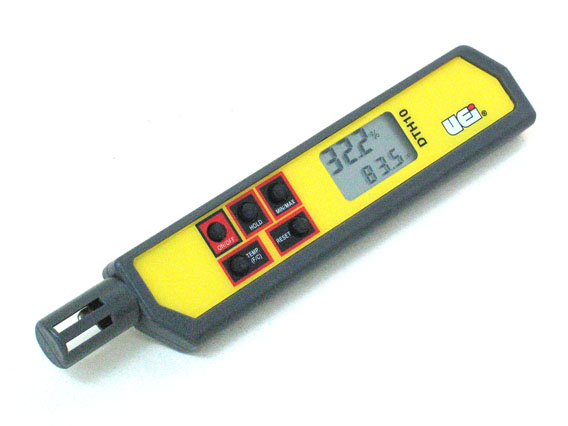

Termohigrómetros: este dispositivo es utilizado para realizar mediciones e indicaciones sencillas, registros y almacenamiento de valores de medición o transmisión de los datos

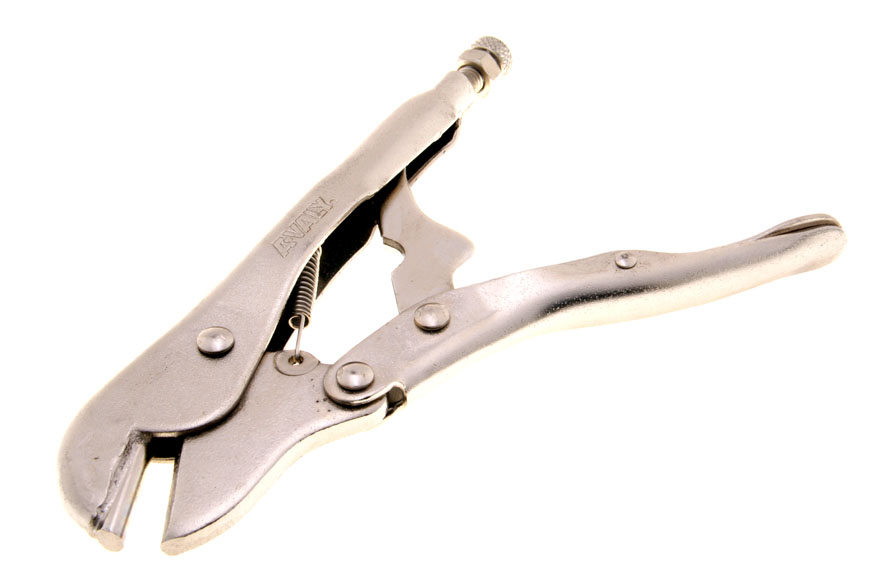

Pinzas pinch off (selladora): La pinza es utilizada para bloquear una parte de la tubería permitiendo al mecánico realizar otro trabajo, se gira el tornillo para ajustar la presión conveniente para el trabajo, construida para trabajo rudo y máxima durabilidad.

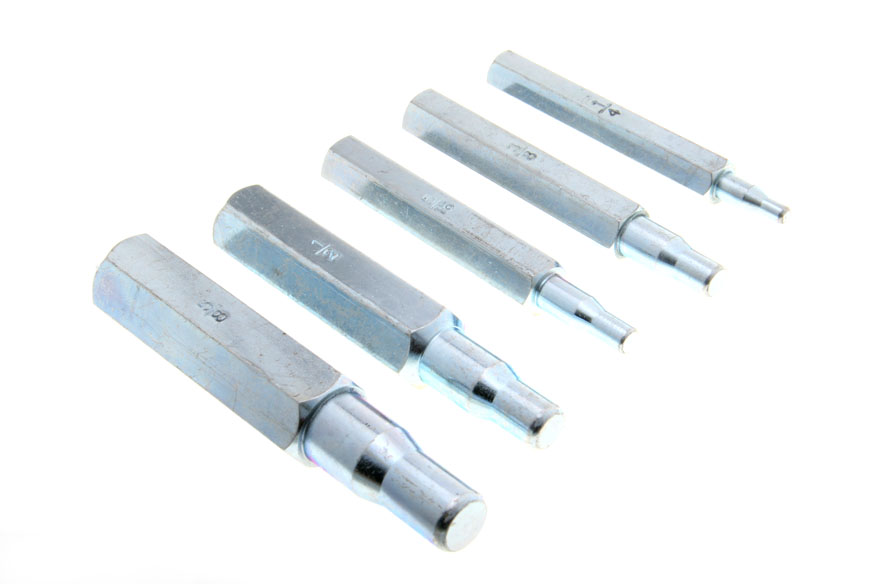

Juegos de expansores abocinadores: El uso de esta herramienta manual es para tubería, se inserta al final para agrandar el tubo O:D: original con el fin de unir los dos tubos y poder soldar, los expansores se tienen en juego de cinco medidas y el expansor múltiple.
Vacuómetros Electrónicos: Instrumento compacto, tiene nueve LED’s de intensidad alta asegurando la exactitud y la regularidad en el rendimiento automáticamente, campo avanzado, puede soportar 400 psi de presión positiva, la unidad funciona 25 horas con pila alcalina de 9V cuenta con indicador de batería baja, es un instrumento aprobado por CE
Compresor de refrigeración: En el ámbito de la refrigeración, el compresor de gas es utilizado para comprimir un fluido en su estado gaseoso para utilizarlo en el ciclo de refrigeración por compresión de vapor. Deriva la aplicación del ciclo en sistemas de climatización (compresor (climatización).
Evaporadores: Un refrigerante en forma líquida absorberá calor cuando se evapore, y este cambio de estado produce un enfriamiento en un proceso de refrigeración. Si a un refrigerante a la misma temperatura que la del ambiente se le permite expansionarse a través de una boquilla con una salida a la atmósfera, el calor lo tomará del aire que lo rodea y la evaporación se llevará a cabo a una temperatura que corresponderá a la presión atmosférica.
Condensadores: El refrigerante deja su calor en el condensador y el calor es trasferido a un medio que se encuentra a más baja temperatura. La cantidad de calor que suelta el refrigerante es el absorbido en el evaporador mas el calor recibido por el trabajo de compresión.
Adaptadores de acero inoxidable: Fabricados esencialmente con Acero Inoxidable tipo 316, estos adaptadores se utilizan en aplicaciones muy especiales en donde el contacto con fluidos altamente corrosivos o a grandes temperaturas, obligan el uso de este material. La industria Alimenticia, Petroquímica y nichos de mercado específicos son los fuertes consumidores de estos adaptadores, los cuales se fabrican normalmente en forja.
Bomba de aceite para refrigeración: El diseño de la bomba permite que se pueda agregar aceite refrigerante a un sistema de baja presión, la bomba puede quedarse montada sobre el recipiente de aceite durante el almacenamiento, el bombear aceite directamente del recipiente lo mantiene libre de tierra y humedad.
Válvula para enfriador de botella: La válvula para enfriador de botella tipo cola de pato que identifica el color, la tenemos en tres café, rojo o azul, antes de cambiar tu válvula asegúrate que el depósito de agua este vació, la cuerda es tipo hembra de 3/4″ y el tapón de goma hace un sello perfecto.
