Instrumentos de Dibujo Técnico
La regla T
La regla T recibe ese nombre por su semejanza con la letra T. Posee dos brazos perpendiculares entre sí. El brazo transversal es más corto. Se fabrican de madera o plástico. Se emplea para trazar líneas paralelas horizontales en forma rápida y precisa. También sirve como punto de apoyo a las escuadras y para alinear el formato y proceder a su fijación.

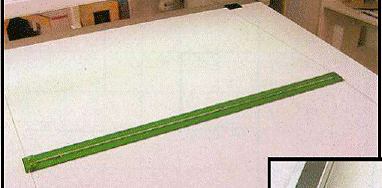

La regla paralela
Es un instrumento para medir y trazar líneas rectas, su forma es rectangular, plana y tiene en sus bordes grabaciones de decímetros, centímetros y milímetros.
Por lo general son de madera o plástico. Aunque son preferibles las de plástico transparente para ver las líneas que se van trazando. Sus longitudes varían de acuerdo al uso y oscilan de 10 a 60 centímetros Las más usuales son las de 30 centímetros.
Las escuadras

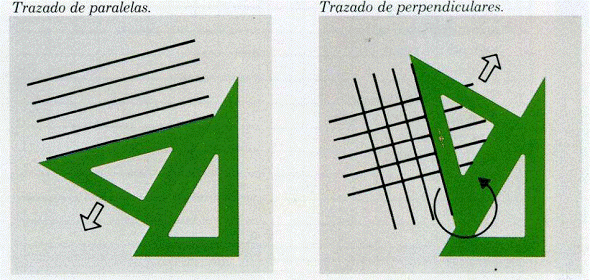

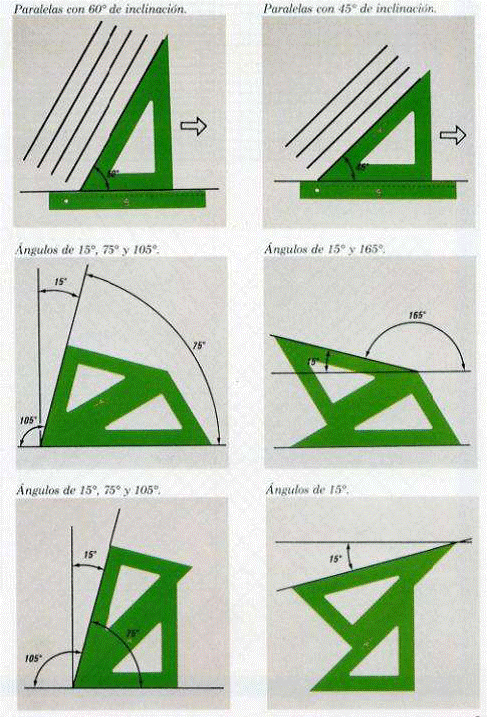

Las escuadras se emplean para medir y trazar líneas horizontales, verticales, inclinadas, y combinada con la regla T se trazan líneas paralelas, perpendiculares y oblicuas. Pueden llevar graduados centímetros y milímetros.

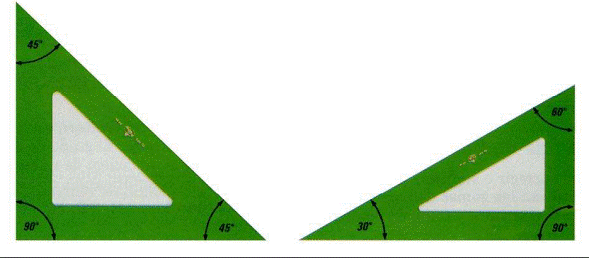

Las escuadras que se usan en dibujo técnico son dos:
- La de 45º que tiene forma de triángulo isósceles con ángulo de 90º y los otros dos de 45º.
- La escuadra de 60º llamada también cartabón que tiene forma de triángulo escaleno, cuyos ángulos miden 90º, 30º y 60º.
Cartabónes
Instrumento en forma de triángulo rectángulo que tiene tres ángulos desiguales de 90°, 60° y 30° y que se emplea en dibujo lineal para el trazado de ángulos, rectas perpendiculares o paralelas a otras dadas. Suele ser un instrumento auxiliar de la escuadra.

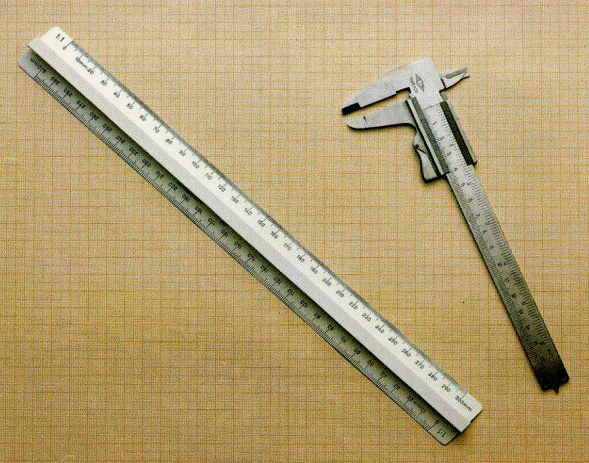

Escalimetro
Para medir distancias en línea recta se emplea el escalímetro, que consiste en reglillas graduadas a diferentes escalas, que sirven para calcular distancias reducidas o ampliadas. En este curso utilizaremos un escalímetro con las siguientes escalas: 1:20,1:25, 1:50,1:75, 1:100, 1:125.
Existen varios tipos de escalímetros:
- Escalímetro para arquitectos
- escalímetro para ingenieros civiles

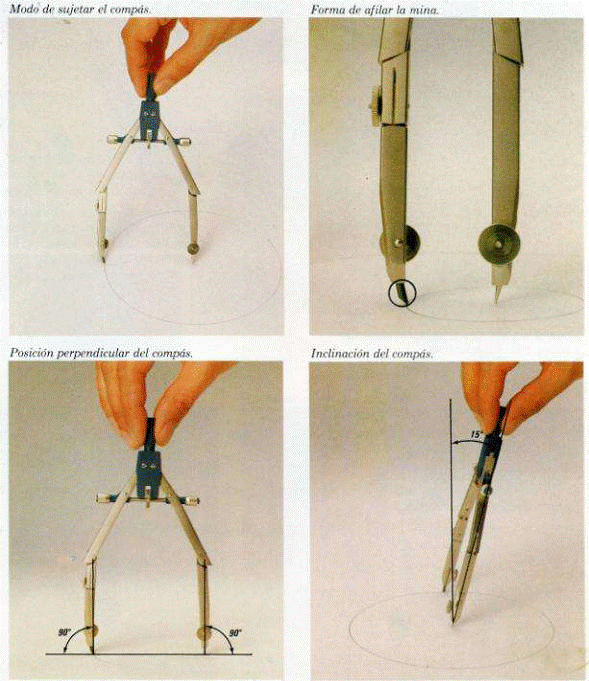

El compás
Es un instrumento de precisión que se emplea para trazar arcos, circunferencias y transportar medidas. Está compuesto por dos brazos articulados en su parte superior donde está ubicada una pieza cilíndrica llamada mango por donde se toma y maneja con los dedos índice y pulgar. Uno de los brazos tiene una aguja de acero graduable mediante un tornillo de presión y una tuerca en forma de rueda. El otro brazo posee un dispositivo que permite la colocación de portaminas u otros accesorios.
Las Clases de compás son:
- Compás de pieza: es el compás normal que al que se le puede colocar los accesorios como el portamina o lápiz.
- Compás de puntas secas: posee en ambos extremos puntas agudas de acero y sirve para tomar o trasladar medidas.
- Compás de bigotera: se caracteriza por mantener fijos los radios de abertura. La abertura de este compás se gradúa mediante un tornillo o eje roscado. Es utilizado para trazar circunferencias de pequeñas dimensiones y circunferencias de igual radio.
- -Compás de bomba: se utiliza para trazar arcos o circunferencias muy pequeñas. Está formado por un brazo que sirve de eje vertical para que el portalápiz gire alrededor de él.
comás común
compás de bomba
compás de puntas secas
Compás con extensión
Compás de bigotera gigante
compás con tiralineas
Lápices
Los lápices son elementos esenciales para la escritura y el dibujo. Están formados por una mina de grafito y una envoltura de madera. Pueden ser de sección redonda o hexagonal. Para dibujar son mejores los hexagonales porque facilitan la sujeción entre los dedos y evitan que se ruede al dejarlos sobre la mesa de dibujo. La mina de los lápices posee varios grados desde el más duro hasta el más blando. Con los de mina dura se trazan líneas finas de color gris y las más blandas líneas gruesas y de color negro. Están clasificados por letras y números. La H viene de la palabra hard que significa duro, la F significa firme y la B de black que significa negro. Los más duros son: 4H, 3H, 2H y H. Los intermedios son: HB y F. Los más blandos son: B, 2B, 3B y 4B.

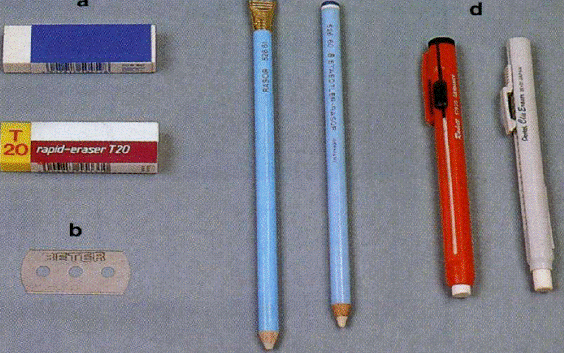

Goma de borrar
Las gomas de borrar se emplean para hacer desaparecer trazos incorrectos, errores, manchas o trazos sobrantes. Por lo general son blandas, flexibles y de tonos claros para evitar manchas en el papel.
Antes de borrar debe asegurarse de que está limpia y si hemos de borrar partes pequeñas, trazos sobrantes o líneas cercanas, debemos usar la plantilla auxiliar del borrado de acero laminado.
Para eliminar del papel las partículas de grafito se usa una goma pulverizada dentro de una almohadilla llamada borrona.
Portaminas o lapiceros
Los portaminas son de metal o plástico y aloja en su interior la mina o minas que se deslizan mediante un resorte hacia afuera, que han de servir para escribir o trazar. Las minas son de distinta dureza. Aventaja a los lápices por el afilado de la mina y su resguardo.
Minas
El uso del grafito como material para dibujar se generaliza a partir del siglo XVII, cuando Staedtler monta, en 1662 la primera gran factoría que importa mineral de Bohemia, menos costoso que el procedente de los famosos yacimientos ingleses conocidos desde 1560.
Las minas pueden ser de dos tipos:
- Naturales, eso es las que proceden de un mineral directamente extraído del yacimiento, cortado y, según la calidad, pulverizado y compactado. Este es el caso del grafito y de la denominada piedra negra natural.
- Manufacturadas y de síntesis, es decir, las que obtienen el carbón a partir de la combustión de madera – como el carboncillo – o las que, además, mezclan la sustancia pigmentaria con otros aditivos y aglutinantes que aportan significativos cambios de tono y textura, como es el caso del lápiz Conté o París.
Aguzado de los lápices para dibujar
El aguzado de lápiz puede realizarse a mano, empleando un cortaplumas o una navaja da afeitar, como lo hacen los dibujantes con experiencia, sino, utilizando una maquinilla sacapuntas. Ahora bien, el aguzado debe de ir de acuerdo a la dureza de lápiz:
- El lápiz duro se aguza de tal manera que termine en punta cónica de vértice agudo.
- El tapiz blando se debe aguzar con punta roma, es decir, debe terminar en un hemisferio y no en vértice agudo.
- El lápiz mediano se aguza de manera intermedia entre el duro y el blando.

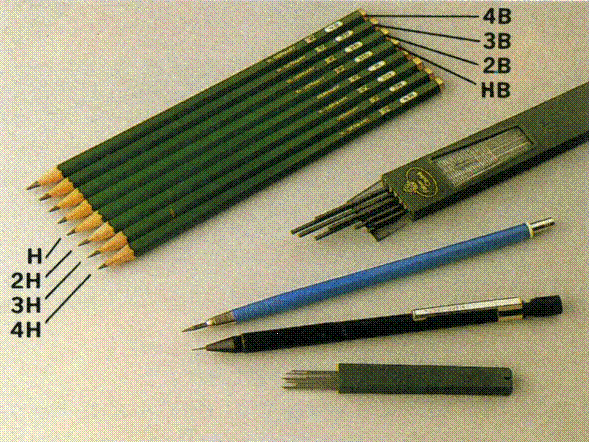

Dureza de lápiz según el tipo de linea
El dibujo técnico se emplean lineas de tres anchos o grosores: finas, medianas y anchas.
Para lograr los trazos requeridos se aguza la punta del lápiz correctamente, como ya se indicó, y se emplea el lápiz de graduación adecuada: para las líneas anchas se emplea un lápiz blando, para las líneas medianas uno mediano y para las líneas finas un lápiz duro.

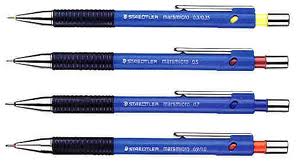

Lápiz mecánico
Este lápiz mecánico lleva una mina 0.5 mm que no necesita ser afilado. Puede hacer unas líneas muy finas y precisas si se hace girar lo suficiente al dibujar. Para trazar líneas gruesas, vigorosas, hay que repetir el trazado. Los accesorios en el dibujo son tan importantes como los instrumentos mismos, pues vienen a ser los auxiliares o complemento para un buen trabajo.
Cepillo para dibujo
El cepillo para dibujo es la herramienta con el que se sacuden los residuos de borradores y talcos, sin necesidad de quitarlos con las manos arriesgando manchar o maltratar el trabajo.
Franela o tela de algodón
Franela o tela de algodón, muy útil para limpiar instrumentos de trazo y tinta china, así como para sacudir residuos de goma y talco a falta de cepillo.
Plantilla de borrar
Usar una con los huecos cuadrados permite borrar áreas precisas de un dibujo también sirve para proteger la superficie del dibujo mientras se borra con un borrador eléctrico.

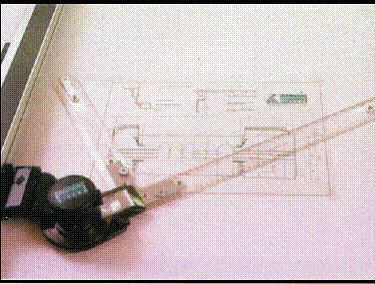

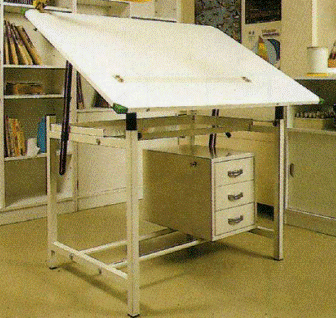

Tablero de dibujo
Es un instrumento de dibujo sobre el que se fija el papel para realizar el dibujo. Por lo general se construye de madera o plástico liso y de bordes planos y rectos lo cual permite el desplazamiento de la regla T. El tamaño depende del formato que se vaya a utilizar. Para el formato escolar es suficiente un tamaño de 40 centímetros de altura por 60 centímetros de anchura.
En los talleres de dibujo técnico, en lugar de tableros, se emplean mesas construidas solamente para esta actividad, con las dimensiones e inclinación necesaria.

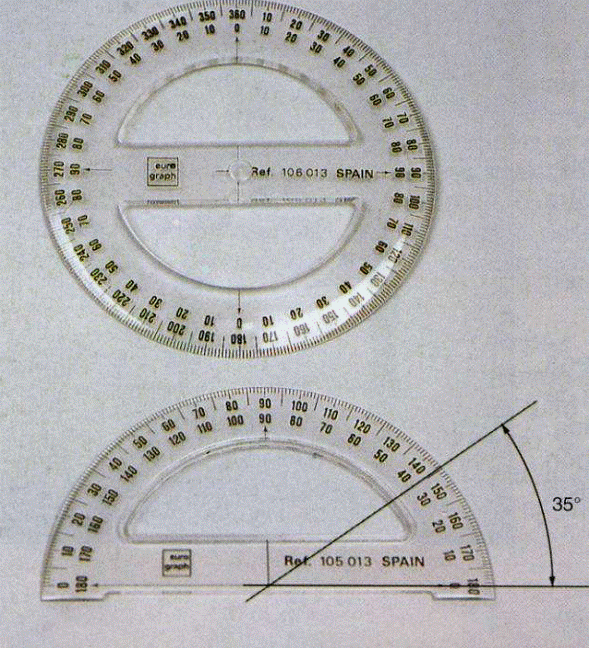

El transportador
Es un instrumento utilizado para medir o transportar ángulos. Son hechos de plástico y hay de dos tipos: en forma de semicírculo dividido en 180º y en forma de círculo completo de 360º.
Los números están dispuestos en doble graduación para que se puedan leer de derecha a izquierda y de izquierda a derecha, según donde esté la abertura del ángulo.

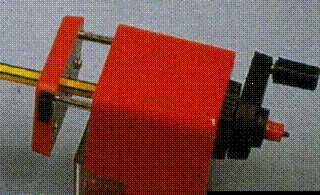

Afinador de lápiz o raspador
Después de haber cortado la madera de un lápiz con una navaja o sacapuntas mecánico, se debe afinar la barra de grafito del lápiz y darle una larga punta cónica. posee sobre su superficie pedacitos de líneas finas en donde se raspa la punta del lápiz para afinarlo.
Borrador suave
La goma de borrar blanda o de artista, que llaman de leche y de Nysón, es útil para limpiar el papel o la tela de los marcos y suciedades dejados por los dedos que perjudican el aspecto del dibujo terminado. También existe la borra pulverizada que es para ulteriores desmanes con el sudor el grafito dejado sin intención.

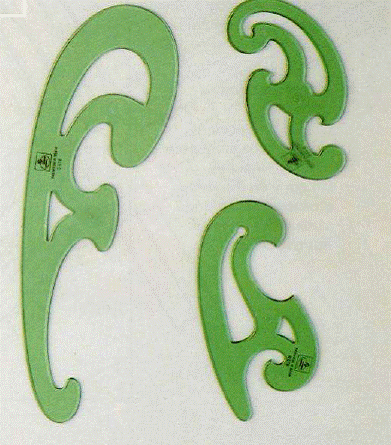

Curvas irregulares
Los contornos de estas se basan en varias combinaciones de elipse, espirales y otras curvas matemáticas. Estas se utilizan para dibujar líneas curvas en la que su radio de curvatura no es constante, estas son llamadas también pistola de curva o curvígrafo.

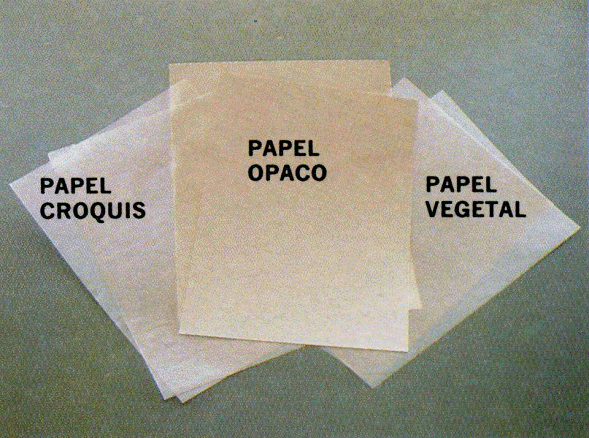

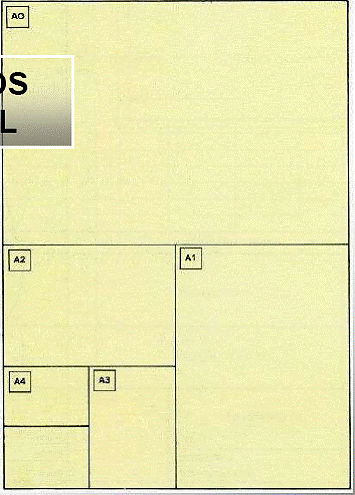

Papel de dibujo
Este es uno de los instrumentos fundamentales para el dibujo técnico, sin el no se podría iniciar el trabajo. De esta manera es indispensable la utilización de papel que sea resistente, grueso, translúcido y de superficie lisa. No debe ser absorbente para que la tinta no se riegue y debe soportar la goma de borrar sin que se le desprendan fibras. El papel para dibujar se elabora principalmente a base de fibras vegetales como el algodón, cáñamo, cuerda y trapos, además de celulosa. Como acabado final, el papel es encolado para que resulte más resistente y de superficie lisa.
Para fijar el papel sobre la mesa de dibujo se recomienda usar cinta adhesiva, sobre todo si la mesa esta forrada con papel laminen, la cinta permitirá despegar la hoja con más facilidad. La hoja se pega hacia el ángulo inferior izquierdo de la mesa de dibujo, lo más próximo a su borde izquierdo, y dejando suficiente espacio en el borde inferior para apoyar las manos .
Para fijar la hoja se requiere tener a la mano cuatro trozos de masking-tap, de cuatro centímetros de largo aproximadamente y observar los siguientes pasos:
- Cuadrar a hoja con la regla T; es decir, hacer que coincida el borde superior o margen de la hoja con el borde superior de la regla T.
- Pegar cada una de las esquinas de la hoja, de preferencia en forma diagonal, procurando que quede lo mas estirada posible.

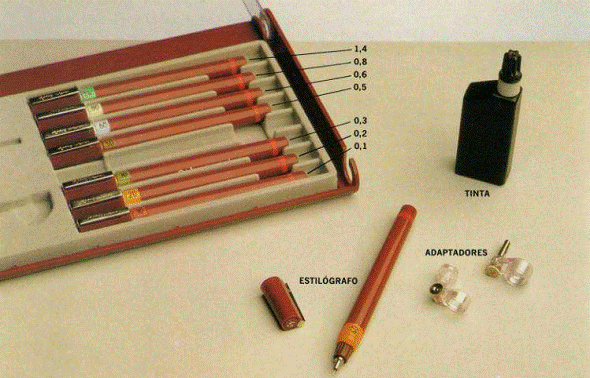

Plumillas

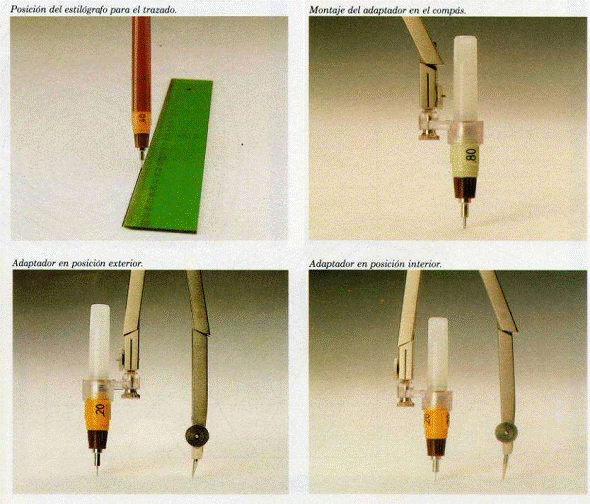

Los estilógrafos se han convertido en los instrumentos de dibujo más ampliamente utilizados. Pueden emplearse tanto a mano alzada o con una ayuda mecánica. Su facilidad el uso y la consistencia de los trazos son las principales razones para su popularidad.
La tinta, contenida en un depósito, abastece a una puntera de dibujo redonda, reemplazable, mediante un mecanismo de alimentación. Cada anchura de trazo requiere un tamaño de plumilla diferente, de aquí que esté disponible una amplia gama de tamaños de punteras. Las plumillas normales de acero se gastan rápidamente cuando se emplean sobre soportes de dibujo de plástico; para este fin hay punteras de piedras preciosas que son más duraderas y a un coste más elevado. También están disponibles las punteras de carburo de tungsteno, pero su uso es más adecuado con máquinas de trazado. Todas las plumas se obturan si se dejan abiertas o llenas por largos periodos de tiempo sin una limpieza regular. La calidad de los trazos es razonable para la mayoría de los propósitos, aunque líneas tienden a volverse grises, a menos que se emplee una tinta opaca.
Las plumas estilográficas técnicas tales como la Pelican-Graphos tienen plumillas reemplazables para cada ancho de línea específico. Las punteras están hechas de un acero suave por lo que se gastan rápidamente cuando se emplean sobre soportes de dibujo de plástico. Estas plumas son más adecuadas para trabajos de trazos rectos empleando una regla, siendo ideales para márgenes, líneas de trazos, etc. La calidad del trabajo de líneas es superior al de las plumas técnicas. No obstante, la limpieza y el cambio de plumillas es un proceso sucio.
Los tiralíneas han sido ampliamente reemplazados por las plumas técnicas. Todavía son el instrumento de dibujo más versátil y económico disponible como pluma individual, ya que son ajustables y de esta manera capaces de producir diversos anchos de línea. Pueden ser afilados cuando se gastan y, de esta forman, un instrumento de calidad puede durar años. No obstante, requiere un esfuerzo considerable el aprender como utilizar estas plumas. Estas pueden producir una línea densa, de alta calidad, pero requieren ser continuamente recargadas y limpiadas.
La bigotera es esencialmente un tiralíneas con un compás. A deferencia del tiralíneas su emplea fundamentalmente a mano alzada, especialmente en el trazado de contornos y otras isolíneas. Es el instrumento de dibujo que produce a mano alzada las curvas más suaves, pero se requiere una considerable práctica para usarlo con maestría.
Las plumillas (crow quill, de inmersión y rectas) consisten en unas plumas metálicas flexibles montadas en mangos de madera o plástico. Estas son los instrumentos de dibujo más baratos disponibles. Se deben conseguir plumas de recambio de diverso tamaño y dureza. Las plumillas son las únicas plumas que permiten el dibujo de líneas de amplitud variable con una sola puntera.
Tinta
La tinta: en este tipo de dibujo se utiliza la tinta china, el usuario debe tener cierta experiencia al usarla, pues al cometer errores es difícil de borrar. Actualmente existen en el mercado instrumentos que facilitan el trabajo con tinta china, se puede mencionar el Rapidograph, plumillas, etc.
Rapid-o-graph: son plumas en forma de tubo por donde fluye la tinta, la cual al escribir o trazar líneas, baja automáticamente en la cantidad necesaria. El uso de plumillas ha simplificado las labores de trazado en el dibujo técnico y llevándose a la utilización en el dibujo artístico y la escritura.
Plantilla de Dibujo
La palabra plantilla describe cualquier objeto rígido cuyo borde puede utilizarse como guía para trazar una línea precisa. Es imprescindible tener al menos un transfcrible metálico y otro de plástico, un transportador y una selección de escuadras: una de 45″, otra de 60″ y otra ajusiable.
La mayor parte de las plantillas son de plástico, de modo que es desaconsejable utilizarlas para guiar el corte; un solo desliz las estropearía para siempre.
Por regla general, las plantillas se utilizan en conjunción con un estilógrafo. Uno de los inconvenientes de utilizar tinta con una plantilla es que, si su canto está en contacto, a la vez con la tinta y con la superficie, la tinta, casi con toda seguridad, rezumará por debajo. Las escuadras y las reglas de plástico tienen, hahitualmente, cantos biselados, de modo que eso no sucede: todo lo que hay que hacer es trabajar con el canto biselado vuelto hacia abajo. Sin embargo, en muchas ocasiones esa estratagema es imposible. Un truco útil, en tales circunstancias, consiste en pegar cinta adhesiva debajo del transferíble para que su canto quede ligeramente elevado por encima de la superficie. La cinta adhesiva, claro está, debe colocarse a cierta distancia del canto.
